Dwie płyty wycięte z tego samego bloku kamienia mogą dać zupełnie inny efekt tylko dlatego, że jedna zostanie obrócona o 90 stopni. Przy wyraźnie użyłonym marmurze, kwarcycie czy trawertynie kierunek wzoru wpływa na proporcje elementu, prowadzenie wzroku, widoczność połączeń i odbiór całej zabudowy. To jedna z tych decyzji, których na etapie montażu nie da się już naprawić bez ponownego cięcia materiału.
Problem jest szczególnie widoczny przy dużych formatach: wyspach kuchennych, blatach ze spiekanym bokiem typu waterfall, okładzinach kominków, ścianach, stopniach i podstopnicach. Na próbce o wymiarach 10 × 10 cm można ocenić kolor czy rodzaj wykończenia. Nie da się natomiast wiarygodnie ocenić, jak kilkumetrowa żyła przejdzie przez cały gotowy element. Dlatego układ kamienia powinien być projektowany na podstawie rzeczywistych płyt, zanim ruszy cięcie.
Kierunek żył zmienia proporcje nawet wtedy, gdy wymiar pozostaje identyczny
Kamień z mocnym rysunkiem działa trochę jak materiał z wyraźnym kierunkiem włókien. Obrócenie go nie zmienia wymiaru elementu, ale zmienia sposób, w jaki oko ten wymiar odczytuje.
Żyły prowadzone wzdłuż długiej osi zwykle podkreślają długość. Na blacie o długości 280 cm wzór biegnący od jednego końca do drugiego wzmacnia wrażenie ciągłości. Ten sam fragment obrócony poprzecznie dzieli powierzchnię na krótsze wizualne odcinki.

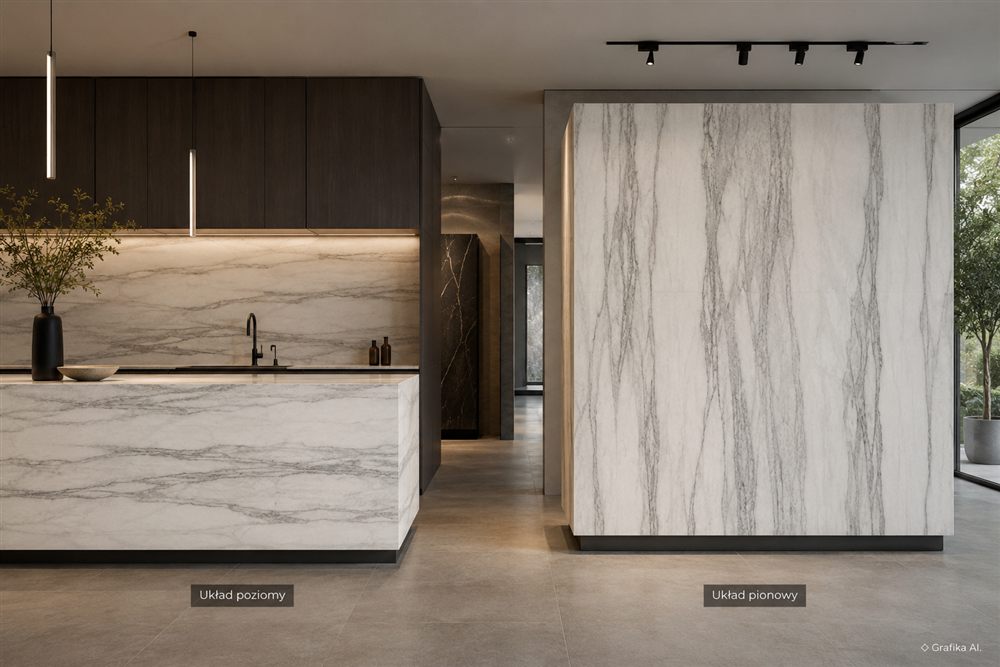

Podobnie działa kamień na ścianie:
-
układ pionowy podkreśla wysokość i dobrze sprawdza się na wysokich okładzinach kominkowych czy ścianach sięgających sufitu,
-
układ poziomy poszerza kompozycję i może uspokoić bardzo wysoką, wąską ścianę,
-
układ diagonalny daje więcej dynamiki, ale jest najtrudniejszy do kontynuowania przez kolejne elementy i zwykle ogranicza możliwości ekonomicznego rozkroju płyty.
Nie oznacza to, że pion jest zawsze lepszy na ścianie, a poziom na blacie. Liczy się dominująca geometria projektu. Jeżeli wyspa kuchenna ma 300 cm długości i kończy się pionowym bokiem waterfall, lepszy efekt może dać taka orientacja, która pozwoli żyłom przejść z blatu na bok, nawet gdy wymaga to mniej ekonomicznego rozkroju.
Na schodach sytuacja wygląda jeszcze inaczej. Mocno liniowy kamień można ułożyć tak, aby żyły prowadziły wzdłuż stopnia albo przecinały go od krawędzi przedniej do podstopnicy. Oba rozwiązania są poprawne, lecz mieszanie kierunków pomiędzy kolejnymi stopniami najczęściej wygląda jak przypadkowa pomyłka. Jeżeli pierwszy stopień ustala kierunek wzoru, dobrze utrzymać go w całym biegu.
Znaczenie ma też sam rodzaj kamienia. W przypadku spokojnego, drobnoziarnistego granitu obrót elementu może być niemal niezauważalny. Przy marmurze z szeroką żyłą, warstwowym trawertynie albo ekspresyjnym kwarcycie różnica potrafi całkowicie zmienić charakter zabudowy.
Najczęstszy błąd? Wybór kamienia na podstawie małej próbki i pozostawienie decyzji o orientacji zakładowi kamieniarskiemu. Technicznie element będzie wykonany poprawnie, ale wykonawca może wybrać ustawienie zapewniające najlepsze wykorzystanie płyty, a nie najlepszy efekt wizualny.
Łączenia i narożniki ujawniają każdy przypadkowy obrót kamienia
Przy jednej niewielkiej płycie kierunek użylenia jest przede wszystkim decyzją estetyczną. Przy kilku elementach staje się problemem projektowym.
Najbardziej widać to na łączeniach blatów. Jeżeli mocna ciemna żyła dochodzi do spoiny pod kątem około 30–40 stopni, a po drugiej stronie pojawia się zupełnie inny fragment wzoru biegnący w przeciwnym kierunku, oko natychmiast lokalizuje połączenie. Można wykonać bardzo równą spoinę, dobrać kolor kleju i prawidłowo wypolerować powierzchnię, a mimo to łączenie będzie dominowało nad całym blatem.
Dlatego w projektach z mocno rysunkowym kamieniem stosuje się vein matching, czyli takie rozplanowanie elementów, aby wzór możliwie naturalnie przechodził przez połączenie.
Innym rozwiązaniem jest bookmatch. Dwie sąsiednie płyty pochodzące z kolejnych cięć tego samego bloku układa się jak strony otwartej książki. Rysunek kamienia tworzy wtedy lustrzaną kompozycję. To rozwiązanie dobrze działa na dużych ścianach, frontach kominkowych czy reprezentacyjnych wyspach, ale ma istotne ograniczenie: dwóch przypadkowo wybranych płyt tego samego handlowego rodzaju marmuru nie da się zamienić w prawdziwy bookmatch. Potrzebna jest odpowiednia para płyt z tego samego bloku i właściwe przygotowanie ich powierzchni.
Bookmatch nie zawsze jest też najlepszym wyborem. Przy spokojniejszej architekturze symetryczna „motylkowa” kompozycja potrafi być zbyt dekoracyjna. Czasem lepiej wypada ciągłe prowadzenie żyły w jednym kierunku, bez tworzenia osi symetrii.
Szczególnej kontroli wymagają trzy miejsca:
-
łączenia dwóch odcinków blatu,
-
narożniki cięte pod kątem 45 stopni,
-
boki waterfall przechodzące z poziomu blatu do podłogi.
W ostatnim przypadku przypadkowo dobrany bok wygląda szczególnie źle. Blat pokazuje na przykład szeroką żyłę dochodzącą do krawędzi, a na pionowej powierzchni wzór rozpoczyna się od zupełnie innego miejsca. Konstrukcja jest poprawna, ale efekt „zawijania” jednej płyty znika.
Trzeba również uważać na otwory pod zlewozmywak i płytę grzewczą. Program do rozkroju może pokazać, że wszystkie elementy mieszczą się na jednej płycie, ale nie pokaże automatycznie, że najbardziej charakterystyczny fragment użylenia zostanie wycięty razem z otworem pod zlew. Po montażu po obu jego stronach zostają wtedy dwie urwane części żyły, które nie tworzą czytelnej kompozycji.
Ekonomia dodatkowo komplikuje sprawę. Załóżmy, że płyta ma 320 × 190 cm. Jej powierzchnia brutto wynosi 6,08 m². Jeżeli wymuszony kierunek użylenia uniemożliwi zmieszczenie wszystkich elementów na tej płycie, czasem trzeba kupić drugą płytę mimo tego, że do wykonania pozostało zaledwie kilkadziesiąt procent jej powierzchni. Właśnie dlatego przy kamieniu o mocnym rysunku nie powinno się najpierw optymalizować odpadu, a dopiero później patrzeć na wzór.
Najpierw trzeba ustalić najważniejsze wizualnie elementy, następnie połączenia, a dopiero na końcu próbować ograniczyć odpad.
Zatwierdzenie układu przed cięciem jest ważniejsze niż wybór próbki
Przy kamieniu kierunkowym samo zaakceptowanie nazwy materiału nie wystarcza. Dwie partie sprzedawane pod tą samą nazwą handlową mogą różnić się ilością żył, ich szerokością, kontrastem, przebiegiem i udziałem poszczególnych kolorów. Projekt trzeba więc zatwierdzać na konkretnych płytach przeznaczonych do realizacji.
Najbezpieczniejsza kolejność wygląda tak:
-
Obejrzeć całe płyty, nie tylko próbkę materiału.
-
Ustalić główny kierunek użylenia w każdym istotnym elemencie.
-
Zaznaczyć miejsca łączeń, narożników, otworów i widocznych krawędzi.
-
Rozłożyć elementy na zdjęciu płyty albo w programie do cyfrowego nestingu.
-
Sprawdzić, co dzieje się z żyłą po przejściu przez każde widoczne połączenie.
-
Przy kilku płytach sprawdzić ich kolejność i pochodzenie z tego samego bloku, jeżeli planowany jest bookmatch.
-
Zatwierdzić rozkrój przed pierwszym cięciem.
Przy droższych i mocno wzorzystych materiałach dobrze traktować wizualizację rozkroju jako element zamówienia, a nie luźną rozmowę z wykonawcą. Na zatwierdzonym widoku powinno być wiadomo, która część płyty stanie się wyspą, która bokiem, która fragmentem przy zlewie, a która zostanie odpadem.
Istotna rzecz: poprawność wymiarowa nie gwarantuje poprawnego efektu wizualnego. Dla przykładu europejska norma EN 1469:2015 dotycząca płyt z kamienia naturalnego stosowanych jako okładziny określa między innymi tolerancje wymiarowe. Dla płyt o ciętych krawędziach i grubości do 50 mm tolerancja długości lub szerokości wynosi ±1 mm przy wymiarze poniżej 600 mm oraz ±1,5 mm od 600 mm wzwyż. Odchylenie od płaskości nie powinno przekraczać 0,2% długości płyty i jednocześnie 3 mm. Norma nie określa jednak, czy żyła powinna przejść estetycznie przez sąsiedni element. To trzeba ustalić projektowo.
Nie należy też automatycznie utożsamiać każdej widocznej żyły z miejscem osłabienia kamienia. Rysunek mineralny, naturalna szczelina i aktywne pęknięcie to trzy różne rzeczy. Jednocześnie kamień naturalny może wykazywać anizotropię, czyli różne właściwości zależnie od kierunku budowy materiału. Ma to szczególne znaczenie przy cienkich, dużych elementach, elewacjach, okładzinach mocowanych mechanicznie oraz elementach pracujących na zginanie.
W takich zastosowaniach nie powinno się oceniać bezpieczeństwa na oko na podstawie przebiegu żył. Potrzebne są parametry techniczne konkretnego kamienia, między innymi wyniki badań wytrzymałości na zginanie oraz dokumentacja właściwa dla przewidzianego zastosowania.
Jest jeszcze jedna praktyczna niedogodność: idealne spasowanie rysunku potrafi zwiększyć ilość odpadu. Czasami element, który bez kontroli wzoru dałoby się obrócić o 90 stopni i zmieścić w wolnym miejscu płyty, musi zachować konkretną orientację. Nie warto oszczędzać kilku procent materiału kosztem najbardziej widocznego fragmentu realizacji, ale nie ma również sensu wymagać precyzyjnego vein matchingu w miejscu schowanym za wysoką zabudową albo wewnątrz mało widocznej wnęki. Priorytety trzeba ustalić przed rozkrojem.
FAQ – kierunek użylenia kamienia w praktyce
Czy wszystkie elementy muszą mieć żyły skierowane identycznie?
Nie. Kierunek powinien wynikać z kompozycji. Na jednej płaszczyźnie przypadkowa zmiana kierunku zwykle przeszkadza, ale na dwóch celowo rozdzielonych powierzchniach można zastosować różne ustawienie. Ważne, żeby zmiana wyglądała na zaprojektowaną, a nie przypadkową.
Czy bookmatch można zrobić z dowolnych dwóch płyt tego samego marmuru?
Nie. Najlepszy efekt uzyskuje się z kolejnych płyt wyciętych z tego samego bloku, których rysunek jest ze sobą powiązany. Dwie płyty mające tę samą nazwę handlową nie muszą mieć zgodnego wzoru.
Czy kierunek żył wpływa na wytrzymałość kamienia?
W niektórych kamieniach właściwości mechaniczne są zależne od kierunku naturalnej struktury materiału. Nie da się jednak bezpiecznie wyciągnąć takiego wniosku wyłącznie z wyglądu żył. Przy dużych, cienkich, wiszących albo mocno obciążonych elementach trzeba sprawdzić parametry konkretnego materiału i sposób jego zastosowania.
Czy przy zwykłym granitowym blacie trzeba projektować przebieg wzoru?
Przy jednolitym, drobnoziarnistym granicie często nie ma takiej potrzeby. Przy granitach i innych kamieniach o mocnych pasmach, dużych skupiskach minerałów lub wyraźnym kierunku ruchu wzoru rozkrój należy potraktować tak samo poważnie jak przy marmurze czy kwarcycie.
Co jest ważniejsze: mniejszy odpad czy ciągłość użylenia?
Na elementach reprezentacyjnych najpierw należy ustalić wzór i miejsca połączeń, a dopiero później optymalizować zużycie materiału. Odwrotna kolejność jest jedną z najczęstszych przyczyn sytuacji, w której poprawnie wykonany i drogi blat wygląda przypadkowo.
Pierwszą decyzją nie powinien być więc wybór sposobu polerowania ani nawet szerokości spoiny. Najpierw trzeba zatwierdzić mapę rozkroju na zdjęciu rzeczywistych płyt i ustalić kierunek każdego widocznego elementu. Jeżeli wykonawca ma już ciąć materiał, a nie pokazano jeszcze przebiegu żył na blacie, bokach i łączeniach, właśnie ten błąd trzeba zatrzymać w pierwszej kolejności. Po przecięciu płyty na zmianę kompozycji jest zwykle za późno.
